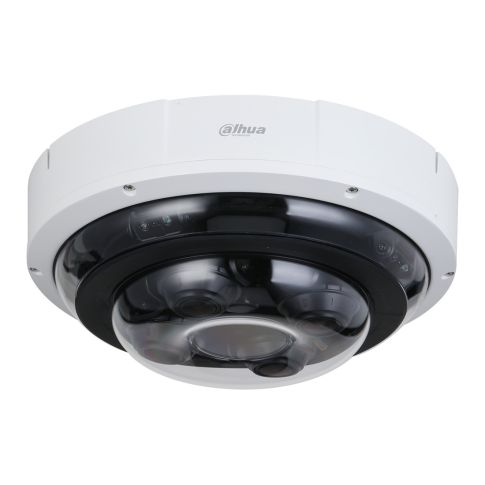

IPC-PDBW82041-B360-S2 • Dahua
SKU
I.PDBW82041.3602
Záruka:
24 měsíců
Dostupnost:
4x 5 MP quad senzor AI síťová IR vícesměrová kamera
| Content | |
| Camera | |
| Typ snímače obrazu | Progressive scan CMOS |
|---|---|
| Velikost obrazového snímače | 4x 1/2.7" |
| Denní a noční režim | 4x Den / Noc (mechanický IR filtr) |
| Minimální osvětlení (Barva) | 0.005 lux |
| Minimální osvětlení (Č/B) | 0.0005 lux / 0 lux (IR LED) |
| Low Light technológia | N/A |
| Barevná technologie | N/A |
| Přisvícení | Smart IR LED |
| Dosah přisvícení | 30 m |
| Objektiv | |
| Typ objektivu | 4x Motorický varifokální objektiv |
| Ohnisková vzdálenost | 2.8 ~ 12 mm |
| Poměr přiblížení | 4.3x |
| Zorné pole (H) | 100° ~ 42° (per Sensor) |
| Řízení clony | Pevná clona |
| LiDAR | N/A |
| Otáčení kamery | |
| Rozsah otáčení / naklánění / rotace | 0° ~ 360° / 0° ~ 75° / 0° ~ 355° |
| Rychlost otáčení / naklánění | N/A |
| Obrazové vlastnosti | |
| Video komprese | H.265, H.264, M-JPEG |
| Smart / Wise / Zip Streaming | Smart streaming |
| Maximální rozlišení | 4x 5 MP / 4x 2592 x 1944 |
| Maximální snímková frekvence (fps) | 30 fps / 5 MP |
| Počet streamů | Triple streaming |
| Další vlastnosti | |
| Kompenzace protisvětla | Digital WDR, HLC, BLC |
| WDR (Široký dynamický rozsah) | N/A |
| Digitální redukce šumu | 3D DNR |
| Digitální stabilizace obrazu | Elektronická stabilizace obrazu |
| Potlačení mlhy | Ano |
| Detekce pohybu | Ano |
| Maskování privátních zón | Ano |
| Otáčení obrazu | Převrácení obrazu, Zrcadlové otočení obrazu |
| Analýzy | |
| Automatické sledování | N/A |
| AI klasifikace objektů | Detekce osoby, Detekce vozidla, Detekce obličeje |
| AI analýza | Lelkování, Narušení regionu, Překročení čáry, Rychle se pohybující objekt, Shromažďování lidí, Detekce nedovoleného parkování, Počítání lidí, Detekce fronty |
| Inteligentní video analýza | Detekce pohybu, Opuštěný objekt, Chybějící objekt, Sabotáž, Audio detekce, Změna scény |
| Analytika obličeje | Detekce obličeje |
| Dedikovaná aplikace | N/A |
| Interface | |
| Řídicí rozhraní | RS-485 |
| Video rozhraní | N/A |
| Edge úložiště | MicroSD |
| Slot na paměťovou kartu | 1 slot |
| Audio | |
| Audio vstup | 1 |
| Audio výstup | 1 |
| Vestavěný mikrofon | N/A |
| Vestavěný reproduktor | N/A |
| Audio komunikace | Obousměrné audio |
| Alarmy | |
| Alarmový vstup | 3 |
| Alarmový výstup | 2 |
| PIR senzor | N/A |
| Světelné varování | N/A |
| Síť | |
| Ethernet | RJ-45 10/100/1000 BASE-T |
| Wireless LAN | N/A |
| Mobilní připojení a GNSS | N/A |
| API (Rozhraní pro programování aplikací) | ONVIF profile G, ONVIF profile S, ONVIF profile T, CGI |
| Síťové úložiště | Network Optix Nx Witness, Milestone XProtect, Dahua DSS Pro, Dahua NVR, Dahua Hybrid DVR |
| Mobilní a desktop aplikace | Nx Witness Mobile, XProtect Mobile, DMSS, DSS Agile |
| Teplota & Stupeň ochrany | |
| Provozní teplota | -30°C ~ 60°C |
| Vlhkost | < 95% |
| Stupeň krytí | IP67 |
| Odolnost vůči vandalismu | IK10 |
| Napájení | |
| Vstupní napětí | 24 V AC, PoE+ (IEEE 802.3at) |
| Maximální příkon | 21.3 W (12 V DC, LED), 24.7 W (PoE+, LED) |
| Technické parametry | |
| Rozměry | Ø 286.1 x 111.3 mm |
| Čistá hmotnost | 2.75 |
| Stěrač | N/A |
| Materiál pouzdra | Kov, Plast |
| Barva krytu | Bílá |
| Certifikace | |
| Certifikáty | CE |
| Balení | |
| Obsah balení | Rychlý návod |
| Související příslušenství | PFB303W, PFB300C, PFA111, PFA108 |
| Odkaz na výrobce | www.dahuasecurity.com |
| Poznámky | N/A |
| mageworx-dynamic-options | |
Firmware ke stažení:
Aktuální firmware naleznete vždy na oficiální stránce výrobce www.dahuasecurity.com.
V pravém horním rohu ve vyhledávací části je třeba zadat název kamery a najít přesný model. Následně vyhledáme záložku Firmware. U každého produktu může být uvedeno několik firmwarů. V případě že mají stejný název a liší se pouze v písmenech PN nebo NP, zvolíme firmware s normou PAL, a tedy PN.
V případě potřeby kontaktujte prosím naši technickou podporu: technika@gemtech.eu
Nebo zavolejte na tel. číslo: 052 7897891.
